立体库货架
钢结构的有限元剖析
撰稿人：王 祥
立体库货架的结构重大、负载重大，，为了运输利便，，设计为可拆卸毗连结构，，故立体库货架钢结构大多以高强度螺栓毗连。。。。。；；；跫芨纸峁乖谠馐芊缭亍⒀┰亍⒌囟睾梢约拔菝婺チ吩睾傻淖饔檬，，货架是否有足够的强度、刚度、稳固性等是设计者最体贴的问题。。。。。。
已往货架结构的强度剖析主要依赖质料力学、结构力学和弹性力学的盘算要领，，重大结构需要大宗的简化事情才华举行盘算，，事情量大且精度不高，，有的结构基础无法使用剖析要领求解。。。。。。随着有限元手艺的成熟和盘算机软硬件的生长，，其在货架领域获得了深度的推广，，有限元剖析已成为钢货架结构设计时不可或缺的主要工具。。。。。。
货架的有限元剖析
主要分为以下五大办法：

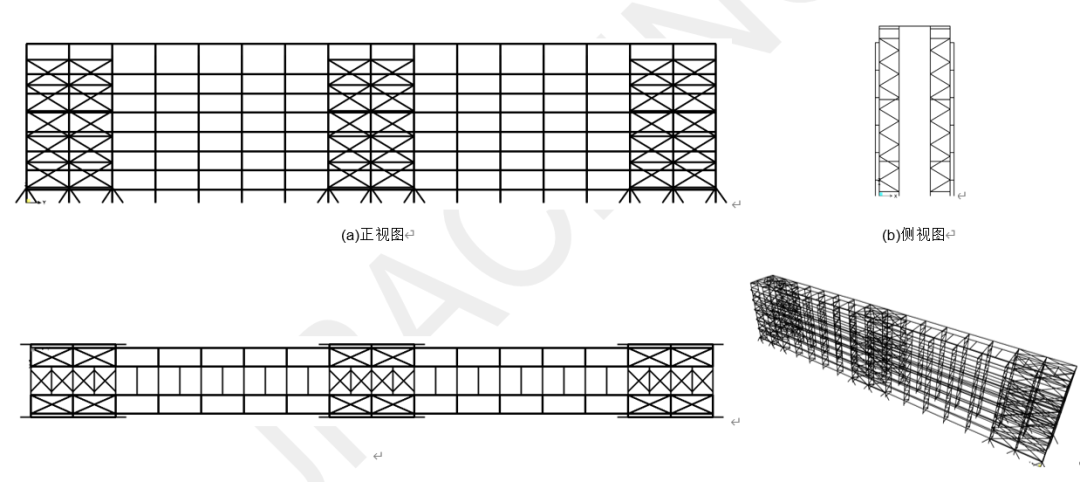

① 建设立体库货架钢结构的有限元模子
运用有限元软件，，如ANSYS、SAP 2000等，，参数化建设货架有限元网格模子结构，，凭证项目要求选择质料，，截面及单位约束类型。。。。。。

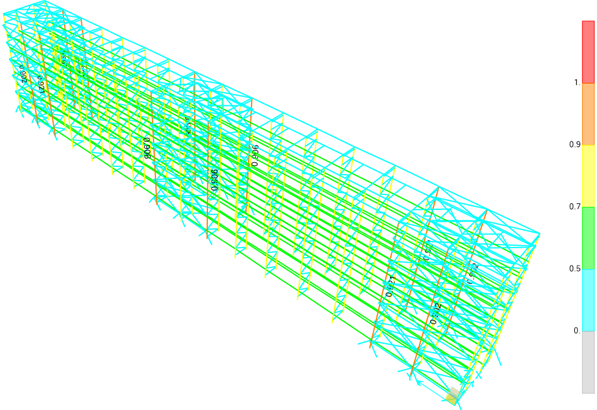

② 静力学剖析
对立体库货架钢结构举行静力学剖析，，盘算时思量结构自重、货物载荷、风载、雪载及地动载荷等载荷组相助用，，确定结构位置和应力漫衍纪律，，并找出强度最薄弱和刚度最大的部位。。。。。。

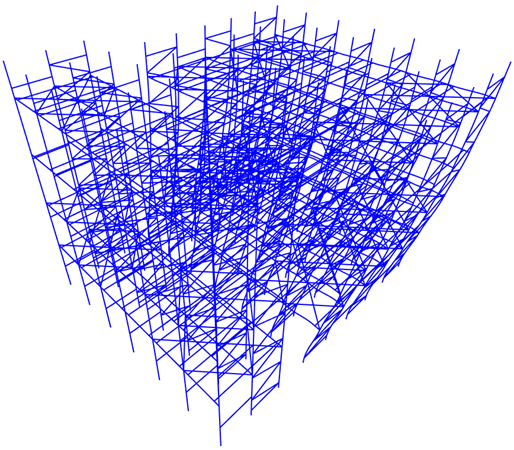

③ 模态剖析
通过模态剖析确定结构的固有频率和振型，，探讨该结构在此频段内，，在外部或内部种种振源作用下的现实振动响应（即变形趋势）。。。。。。
④ 稳固性剖析

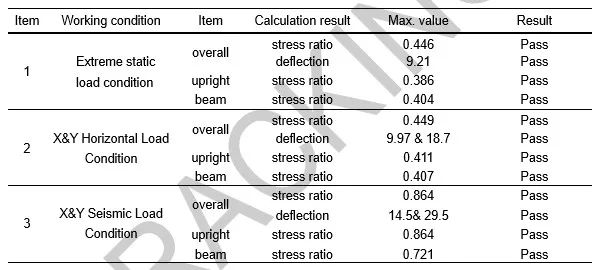

对结构举行稳固性剖析，，盘算结构的稳固临界载荷，，考察其在极限静载、X向水平力影响、Y向水平力影响、X向地举措用、Y向地举措用这五种工况下的性能。。。。。。
⑤ 锚固强度盘算
针对立库货架众多构件中的个体构件建设1:1高精实体模子，，这样对其的变形剖析会更准确，，往往整体网格模子是无法体现要害构件的受力性能。。。。。。
在设计历程中,接纳有限元剖析要领能够确定结构的强度、刚度和稳固性临界载荷。。。。。。为了包管项目的清静性，，伟易博公司在重点项目，，地动区高位货架及立体库项目上举行了大宗的有限元剖析盘算，，充分包管项目实验的可靠性和清静性。。。。。。
